產品編號與套件

MB-EVL-X3S50AN-V11

Power Supply : +5V

JTAG Cable

USB Cable 需另外選購

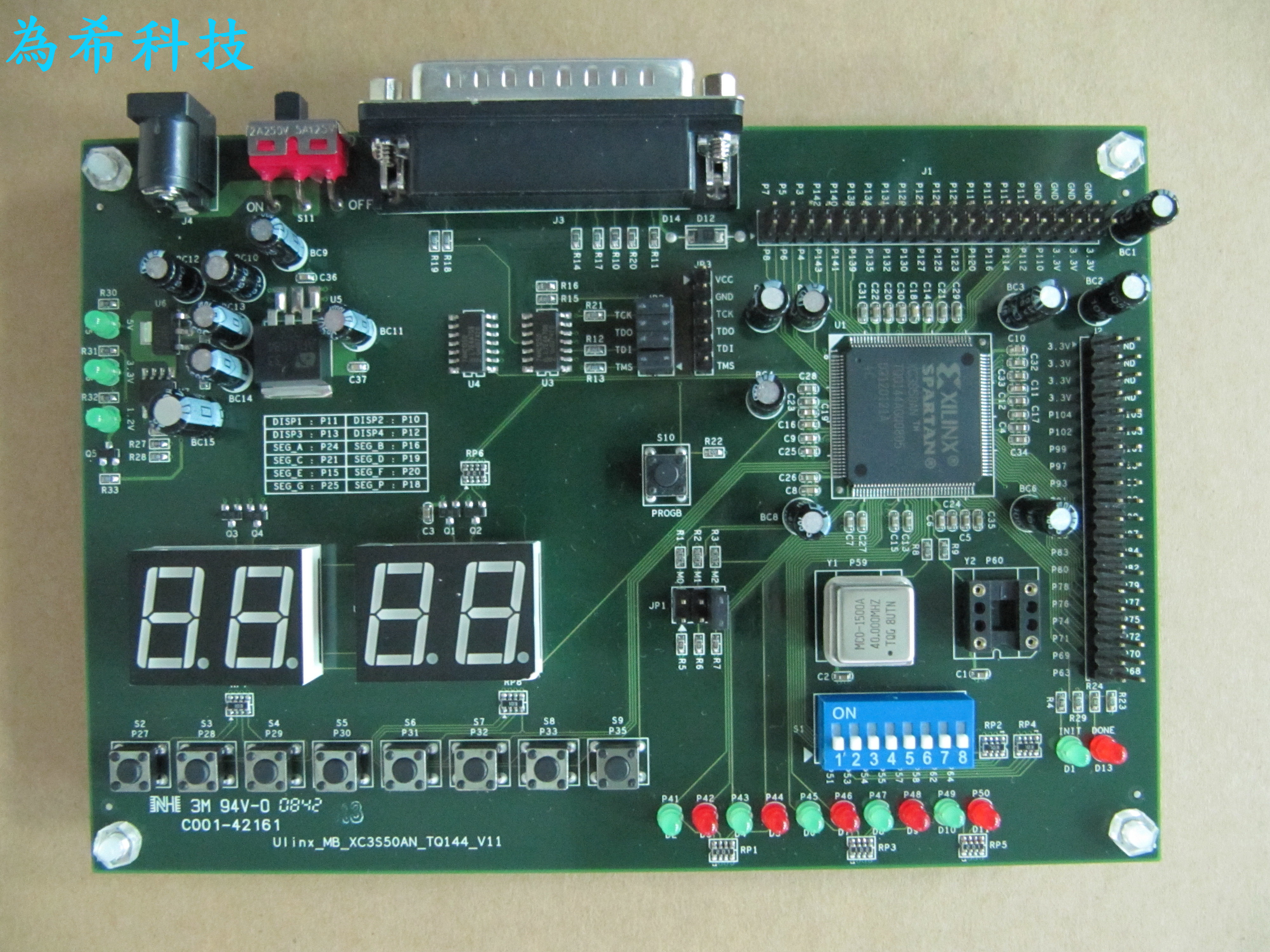

Ulinx Spartan3AN發展板採用Xilinx最新一代Spartan-3AN-XC3S50AN FPGA晶片，除了提供作為一般VHDL / VERILOG驗證的發展板以外，搭配使用者擴充插槽，將可自行開發與應用在不同的應用領域。此發展板除了包含5萬邏輯閘的FPGA之外，板子上亦包含I/O、DIP switch、Push button、LED、7_Segment等相關的週邊設備。

特色

• 5萬邏輯閘的Xilinx Spartan-3AN XC3S50AN FPGA 包裝為TQFP 144隻腳位

• XC3S50AN-4-TQ144)

• 內含3個18k-bit 的Block Ram(共54kbits)

• 內含3個 18x18 bit 硬體乘法器

• 內含2個 Digital Clock Managers(DCMs)

• 內含 108個可用腳位

• 內含 1M bits Flash (User Flash bits ~627kbits)

• 40MHz的振盪晶體

• 兩個使用者振盪晶體的Socket

• 64個User IO

• 8個DIP Switch

• 10個LED 輸出界面

• 8個Push Button

• 4個七段顯示器

• 單一電源輸入(+5V):提供實驗板兩組電源使用(1.2V 與 3.3V)

• JTAG界面: 提供燒錄程式的介面

Application

• 一般用途的FPGA的系統發展板

• 輸出輸入的控制
